DTF型單（雙）側犁式卸料車

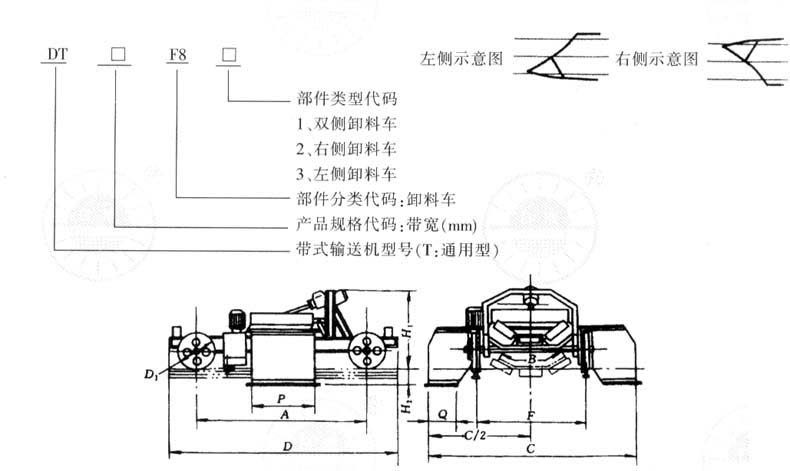

產品型號編制規則
外形安裝尺寸
B |
A |
D |
C |
F |
P |
Q |
H1 |
H2 |
D1 |
電液推桿型號 |
雙側 |
單側 |
重量
kg |
型號 |
重量
kg |
型號 |
800 |
2500 |
3100 |
2300 |
1300 |
800 |
300 |
1200 |
200 |
φ500 |
DYT-100001 |
1771 |
DTJ3F8-1 |
1572 |
DTJ3F8-2/3 |
1000 |
3000 |
3600 |
2600 |
1540 |
900 |
350 |
1500 |
300 |
φ500 |
DYT-100001 |
2310 |
DTJ4F8-1 |
2110 |
DTJ4F8-2/3 |
1200 |
3300 |
4100 |
4100 |
1840 |
1200 |
500 |
1775 |
135 |
φ500 |
DYT-150001 |
2570 |
DTJ5F8-1 |
2320 |
DTJ5F8-2/3 |
1400 |
3480 |
4340 |
4340 |
2040 |
1360 |
550 |
1965 |
235 |
φ500 |
DYT-210001 |
2890 |
DTJ6F8-1 |
2640 |
DTJ6F8-2/3 |
注：1、B=800mm行走驅動電機功率為2.2KW，B=1000-1400mm行走驅動電機功率為4KW。
2、車速：V=0.34m/s，B=1000-1400mm，V=0.38m/s。
3、本卸料車分雙側、單側（右側、左側）、圖號中，尾號２為右側，尾號３為左側。
結構特點
該產品進一步克服了所有老式卸料器的不足點，改進了前后雙犁頭，鎖緊裝置、手電兩用和機械式自鎖的三種不同結構的安裝方式，通過行走裝置驅動可使卸料車移動到任意指定位置卸料，所以是目前國內最先進的卸料分煤機械。
1、犁頭部分分為前部合金高鉻錳或石棉材的前犁頭和耐磨膠板的后犁頭，使卸料更干凈。
2、增加鎖緊裝置為機械式抓拉式，可調節犁刀的高低，以最佳面貼近皮帶，工作時犁刀不會因煤的沖擊力而抬起或抖動，避免了膠帶被撕裂、磨損及漏煤現象。
3、手電兩用機模式電液推桿克服了電動推桿過載能力差、易燒電機、卡死頂彎絲桿等缺陷。普通電液推桿內外泄漏、不自鎖、下滑、爬行等新的弊端，而手電兩用機械式電液推桿、絕對自鎖、無內外泄漏、過載能力極大、運行平穩等優點。
