TCGH電液動陶瓷閥
陶瓷干灰閘閥概述
本產品適用于磨損性較強的氣、固混合細粉狀合質輸送系統管路。閘代、閥座密封材料均采用特種增韌陶瓷制造，增強了耐磨性、大大延長了閥門使用壽命，提高了閥門的可靠性。超薄型設計使其適應更多現場環境，底部容易拆卸的擋板和吹掃噴嘴使閥門維護變得更簡單方便。
本系列閥門有電液動、手動、氣動三種執行機構，可根據用戶不同要求設計不同形式的連接結構和執行方式。針對氣動執行機構的用戶，選用輕型鋁制缸及霍爾電磁開關。該系列閥門適用于電力、冶金、礦山、輸煤廠、水泥廠、面粉廠等行業。
應用范圍
�。�、設計、制造按Q/12KF3419-2000標準的規定。
�。�、結構長度按GB12221-89標準的規定和用戶要求。
�。�、法蘭連接尺寸按GB9115.7-88和GB9115.5-88的規定。
閥門試驗和檢驗按Q/12KF-2000標準的規定，密封等級執行GB/T13927-92標準的6.3款D級金屬硬密封的規定。
主要零部件材料
名稱 |
材料 |
閥體 |
WCB或碳鋼WCB |
閥座 |
特種陶瓷+碳鋼 |
閘板 |
特種陶瓷+不銹鋼 |
閥蓋 |
WCB或碳鋼WCB |
閥桿 |
不銹鋼 |
填料 |
聚四氟乙烯 |

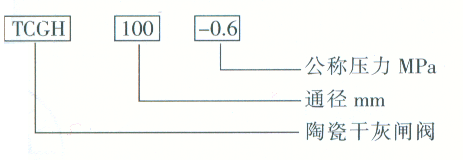

型號說明

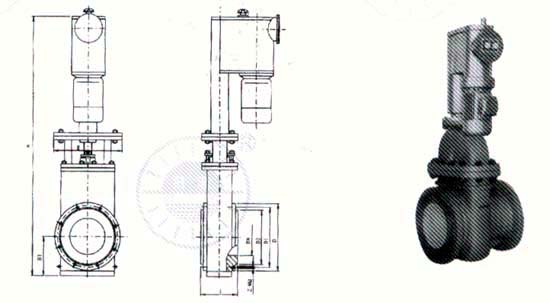

外形結構及安裝尺寸
PN |
DN |
D |
D1 |
D2 |
Z-Md |
L |
B |
H1 |
H |
配推桿型號 |
0.6MPa |
50 |
140 |
110 |
96 |
4-M12 |
90 |
120 |
110 |
|
|
|
65 |
160 |
130 |
116 |
4-M12 |
90 |
153 |
120 |
|
|
|
80 |
190 |
150 |
130 |
4-M16 |
100 |
153 |
130 |
|
|
|
100 |
210 |
170 |
152 |
4-M16 |
100 |
178 |
140 |
|
|
|
125 |
240 |
200 |
180 |
8-M16 |
110 |
220 |
155 |
897 |
DYT700Ⅰ125 |
|
150 |
265 |
225 |
205 |
8-M16 |
110 |
220 |
190 |
950 |
DYT700Ⅰ150 |
|
175 |
310 |
255 |
240 |
8-M16 |
120 |
280 |
|
1025 |
DYT1000Ⅰ175 |
|
200 |
320 |
280 |
258 |
8-M16 |
120 |
280 |
200 |
1095 |
DYT1000Ⅰ200 |
|
250 |
375 |
335 |
312 |
12-M16 |
120 |
315 |
230 |
1223 |
DYT1500Ⅰ250 |
|
300 |
440 |
395 |
268 |
12-M20 |
|
|
255 |
1420 |
DYT1500Ⅰ300 |
1.0MPa |
50 |
165 |
125 |
104 |
4-M16 |
90 |
153 |
110 |
|
DYT |
|
65 |
185 |
145 |
120 |
4-M16 |
90 |
178 |
120 |
|
DYT |
|
80 |
200 |
160 |
138 |
8-M16 |
100 |
178 |
130 |
|
DYT |
|
100 |
220 |
180 |
158 |
8-M16 |
100 |
220 |
140 |
|
DYT |
|
125 |
250 |
210 |
188 |
8-M16 |
110 |
280 |
155 |
917 |
DYT1500Ⅰ125 |
|
150 |
285 |
240 |
214 |
8-M20 |
110 |
280 |
190 |
970 |
DYT1500Ⅰ150 |
|
175 |
310 |
270 |
240 |
8-M20 |
120 |
315 |
|
1030 |
DYT2000Ⅰ175 |
|
200 |
340 |
295 |
268 |
8-M20 |
120 |
315 |
200 |
1100 |
DYT2000Ⅰ200 |
|
250 |
395 |
350 |
322 |
12-M20 |
120 |
356 |
230 |
1205 |
DYT3000Ⅰ250 |
|
300 |
445 |
400 |
372 |
12-M20 |
|
|
255 |
1430 |
DYT3000Ⅰ300 |
注:1.閥門的剖面圖僅作為閥門的標意圖形
2.因不斷提高產品性能而進行的具體改動,恕不祥細通知客戶
陶瓷球閥概述
本系列閥門適于輸送磨損性和腐蝕性較強的液、固和氣、固混合價質、以及酸、感等腐蝕性液性，固體顆粒直徑不大于0.1MM。球體、閥座均采用特種增韌陶瓷制造，閥門內腔角度過流面襯陶瓷或工程塑料，提高了耐磨性和耐腐性，大大延長了閥門使壽命。此閥門開啟迅速，適合頻繁開啟場合，聚四氟乙烯填料杜絕了閥門外漏，執行機構有電液動、手動兩面形式。也可以根據用戶不同要求設計不同形式的連接結構執行方式。
此系列閥門適用于電力、石化、冶金、礦山、煤炭、建行等行業。
應用范圍
1.結構長度按GB12221-89標準的規定和用戶要求。
2.法蘭連接尺寸按GB9115.8-88、GB9113.3-88和GB9113.4-88標準的規定。
3.密封等級執行GB/T13927-92標準的6.3款D級金屬密封的規定。
主要零部件材料
名稱 |
材料 |
閥體 |
WCB或WCB+工程塑料 |
閥座 |
特種陶瓷+ |
壞體 |
特種陶瓷 |
閥蓋 |
WCB或WCB+工程塑料 |
閥桿 |
不銹鋼或特種陶瓷 |
填料 |
聚四氟乙烯 |

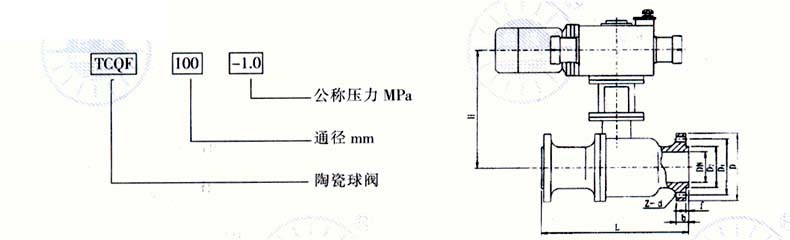

產品編制規則
外表結構及安裝尺寸
PN |
DN |
D |
D1 |
D2 |
Z-Md |
f |
b |
H1 |
L |
配轉角器型號 |
1.0MPa |
50 |
165 |
125 |
99 |
4-φ18 |
3 |
20 |
200 |
|
|
65 |
185 |
145 |
118 |
4-φ18 |
3 |
20 |
220 |
|
|
80 |
200 |
160 |
132 |
8-φ18 |
3 |
20 |
250 |
368 |
ZDY(B)150 |
100 |
220 |
180 |
156 |
8-φ18 |
3 |
22 |
280 |
388 |
ZDY(B)150 |
125 |
250 |
210 |
184 |
8-φ18 |
3 |
22 |
320 |
|
ZDY(B)500 |
150 |
285 |
240 |
211 |
8-φ32 |
3 |
24 |
360 |
|
ZDY(B)500 |
1.6MPa |
50 |
165 |
125 |
99 |
4-φ18 |
3 |
20 |
200 |
372 |
ZDY(B)150 |
65 |
185 |
145 |
118 |
4-φ18 |
3 |
20 |
220 |
384 |
ZDY(B)150 |
80 |
200 |
160 |
132 |
8-φ18 |
3 |
20 |
250 |
410 |
ZDY(B)500 |
100 |
220 |
180 |
156 |
8-φ18 |
3 |
22 |
280 |
440 |
ZDY(B)500 |
125 |
250 |
210 |
184 |
8-φ18 |
3 |
22 |
320 |
485 |
ZDY(B)1000 |
150 |
285 |
240 |
211 |
8-φ22 |
3 |
24 |
360 |
520 |
ZDY(B)1500 |
2.5MPa |
50 |
165 |
125 |
99 |
4-φ18 |
3 |
20 |
220 |
|
ZDY(B)150 |
65 |
185 |
145 |
118 |
4-φ18 |
3 |
22 |
250 |
|
ZDY(B)500 |
80 |
200 |
160 |
132 |
8-φ18 |
3 |
24 |
280 |
|
ZDY(B)500 |
100 |
235 |
190 |
156 |
8-φ22 |
3 |
24 |
320 |
|
ZDY(B)1000 |
