ZDY(B)型系列電液動轉角器(電液頭)
概述
1.實現機、電、液、儀一體化，可遠距離控制、中央調度室監控和微機控制。
2.電動執行機構(電動頭)由蝸桿傳動，彈簧力矩控制，機械磨損大、力矩經常失靈、不易調整、過載燒電機、操作不方便，而電液轉角器(電液頭)液壓傳動、過載溢流保護、無級調整、運行平穩、力矩較大、任意鎖定，配置不同的儀器、儀表可實現管道內恒壓或恒流控制。
3.采用全封閉結構，不漏油、不吸塵、不吸水、內部不銹蝕、使用壽命長，適應各種非高溫(120度以下)的惡劣環境使用。
4.特別是風門選用ZDY-C型可任意調節不同角度，調節風量大小比雙行程氣動執行機構、電動執行機構操作簡便、可靠。
5.在電控部分，電動頭是由多組接線端子、二級管、繼電器等復雜元件組成，質量不穩定，在金屬、煤炭等大氣污染的環境中使用容易使之失靈，而回轉器結合液壓特點采用進口全封閉集成電路板，體積小、重量輕、啟閉速度快。
6.液壓缸兩端設有機械調整機構，便于現場安裝要求．
7.設有電動、手動裝置，且無需切換任意操作，方便安裝和停電時工作。
工作原理
ZDY(B)電液頭是一種機、電、液、儀一體化的新型電液動力裝置，它以液壓缸為主體，由電動機、油泵、油箱、濾油器、液壓集成閥、轉臂連桿組合的總成。
通過電機運轉帶動油泵，經液壓集成閥即可使液壓缸輸出力和位移運動，帶動轉臂連桿產生0-90度、0-120度間任意鎖定。

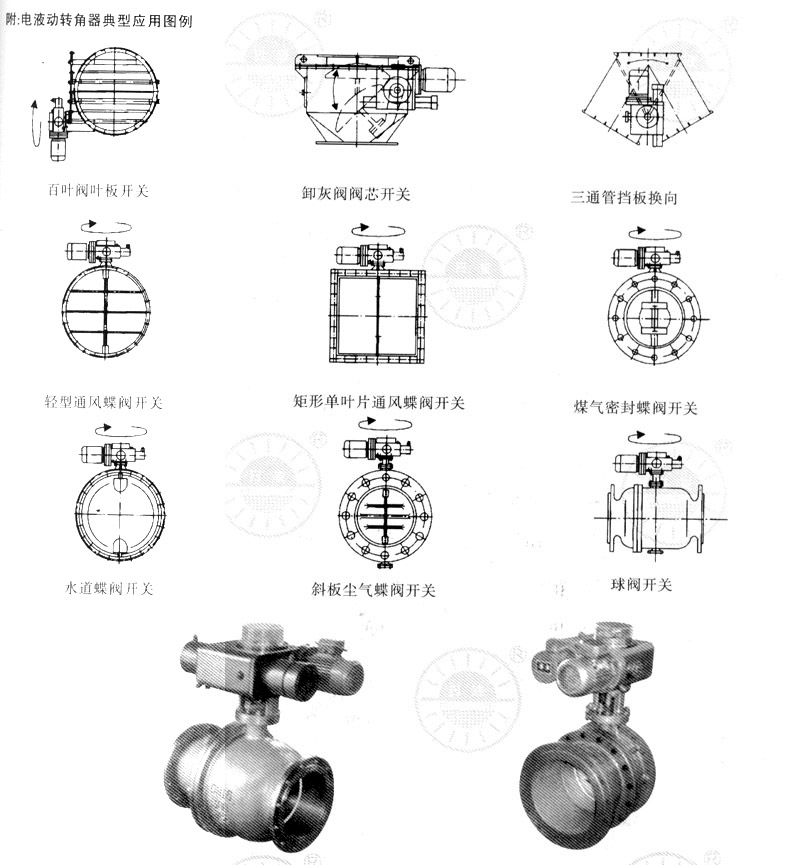

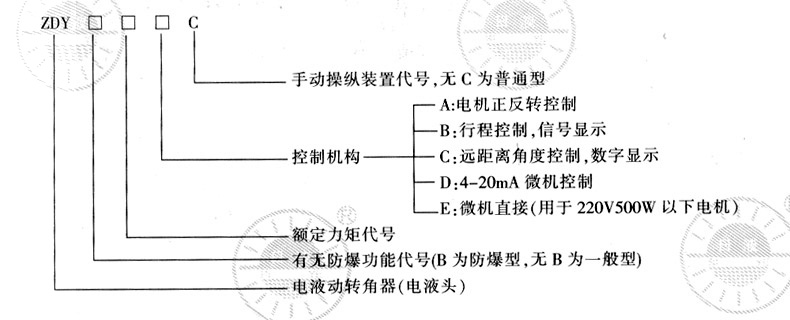

產品型號編制規則
主要技術參數
規格型號 |
額定力矩 |
回轉角度 |
啟閉時間Ｓ(秒) |
控制訊號 |
電機功率KW |
ZDY□5□ |
50 |
90°＋2°
120°＋2° |
3 |
行和開關角度顯示儀或4-20mA微機控制 |
0.18 |
ZDY□15□ |
150 |
4 |
0.37 |
ZDY□45□ |
450 |
8 |
0.37 |
ZDY□85□ |
850 |
8 |
0.55 |
ZDY□150□ |
1500 |
12 |
0.55 |
ZDY□200□ |
2000 |
20 |
0.75 |
ZDY□300□ |
3000 |
15 |
0.75 |
ZDY□400□ |
4000 |
20 |
1.5 |
ZDY□500□ |
5000 |
25 |
2.2 |
ZDY□600□ |
6000 |
32 |
2.2 |
ZDY□800□ |
8000 |
30 |
2.2 |
ZDY□1000□ |
10000 |
47 |
2.2 |
ZDY□1500□ |
15000 |
70 |
3 |
ZDY□2000□ |
20000 |
55 |
3 |
ZDY□2500□ |
25000 |
78 |
3 |
ZDY□3000□ |
30000 |
78 |
4 |
注：表中啟閉時間為回轉角度90°時的數值，如需表中未列出的特殊要求，可按需設計制造。

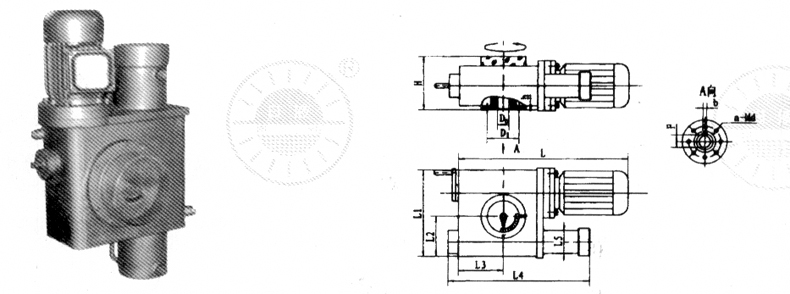

主要外型連接尺寸
規格型號 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
D0 |
D1 |
F |
b |
h |
n-Md |
ZDY□5□ |
470 |
210 |
90 |
132 |
280 |
Φ65 |
135 |
18 |
90 |
20.3 |
5 |
15 |
4-M8 |
ZDY□15□ |
520 |
222 |
102 |
152 |
325 |
Φ65 |
145 |
20 |
95 |
22.8 |
6 |
15 |
4-M8 |
ZDY□45□ |
545 |
320 |
160 |
135 |
480 |
Φ76 |
165 |
24 |
100 |
27.3 |
8 |
20 |
4-M12 |
ZDY□85□ |
545 |
330 |
170 |
135 |
490 |
Φ95 |
210 |
32 |
110 |
35.3 |
10 |
20 |
4-M14 |
ZDY□150□ |
625 |
340 |
200 |
160 |
625 |
Φ121 |
210 |
38 |
140 |
41.3 |
10 |
25 |
4-M18 |
ZDY□200□ |
625 |
340 |
220 |
160 |
630 |
Φ133 |
230 |
42 |
160 |
45.3 |
12 |
25 |
4-M18 |
ZDY□300□ |
695 |
480 |
235 |
230 |
640 |
Φ140 |
230 |
50 |
160 |
53.8 |
14 |
25 |
8-M18 |
ZDY□400□ |
695 |
505 |
260 |
230 |
640 |
Φ159 |
290 |
60 |
195 |
64.4 |
18 |
30 |
8-M20 |
ZDY□500□ |
695 |
505 |
260 |
230 |
640 |
Φ184 |
290 |
70 |
235 |
74.9 |
20 |
30 |
8-M20 |
ZDY□600□ |
695 |
505 |
260 |
260 |
750 |
Φ184 |
290 |
70 |
235 |
74.9 |
20 |
30 |
8-M20 |
ZDY□800□ |
695 |
505 |
260 |
260 |
780 |
Φ184 |
340 |
70 |
280 |
79.8 |
20 |
30 |
8-M20 |
ZDY□1000□ |
750 |
550 |
300 |
290 |
810 |
Φ184 |
380 |
76 |
300 |
86.8 |
22 |
30 |
8-M24 |
ZDY□1500□e |
750 |
550 |
300 |
290 |
810 |
Φ203 |
400 |
98 |
350 |
110.8 |
28 |
35 |
8-M24 |
ZDY□2000□ |
750 |
550 |
300 |
290 |
870 |
Φ203 |
420 |
120 |
390 |
134.8 |
32 |
35 |
8-M24 |
ZDY□2500□ |
815 |
580 |
350 |
320 |
950 |
Φ219 |
440 |
120 |
390 |
134.8 |
32 |
40 |
8-M24 |
ZDY□3000□ |
815 |
580 |
350 |
320 |
980 |
Φ219 |
460 |
120 |
390 |
134.4 |
32 |
40 |
8-M24 |
訂貨須知：
1、客戶在訂貨時，須注明產品種類、型式、力（或力矩）、速度、行程和使用位置等基本參數，缺一不可。如有特殊需求亦請說明。
2、電氣控制部分均由客戶自行解決，樣本中所列電氣控制電路，僅供參考。
3、安裝、使用、維修等事項，請參見產品《使用說明書》（隨貨同行）
4、產品發出六個月后，確因本公司制造問題，本公司實行三包，并供應配件。
