QDF型電液動切斷閥
概述
切斷閥通過切斷翻板的打開角度來控制物料的流量，克服了一般閥的常見的卡料現象。該閥門具有結構簡單、操作簡便等特點。廣泛應用于礦山、冶金、電力、建材等行業的塊狀料過程中。圖示為配用本公司產品ZDY（B）系列電液轉角器，該轉角器除可以電液驅動外，還可實現手動操作。

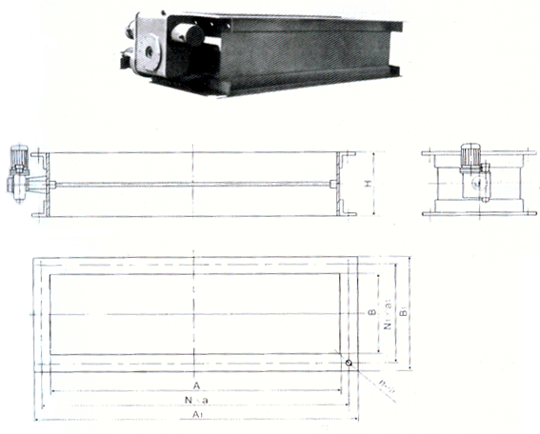

外形結構
技術參數
型號 |
尺寸 |
電液動轉角器
型號 |
A |
B |
A1 |
B1 |
H |
N×a |
N1×a1 |
N-φ |
QDF-180/50 |
1800 |
500 |
2012 |
712 |
400 |
8×239 |
4×153 |
2×24-20 |
ZDY(B)200 |
QDF-180/60 |
1800 |
600 |
2012 |
812 |
450 |
8×239 |
4×178 |
2×24-20 |
ZDY(B)200 |
QDF-180/70 |
1800 |
700 |
2012 |
912 |
500 |
8×239 |
4×203 |
2×24-22 |
ZDY(B)300 |
QDF-200/80 |
2000 |
800 |
2252 |
1052 |
600 |
9×237 |
5×186 |
2×28-22 |
ZDY(B)400 |
QDF-200/90 |
2000 |
900 |
2252 |
1152 |
650 |
9×237 |
5×206 |
2×28-26 |
ZDY(B)500 |
QDF-200/100 |
2000 |
1000 |
2252 |
1252 |
700 |
9×237 |
6×189 |
2×30-26 |
ZDY(B)600 |
