概述

　　本產品是一種作啟閉用的旋轉型閥門，它是由電液轉角器與球閥組成的，廣泛應用于石油、化工、電力、冶金、煉油、建材、造紙、輕工等工業部門內（液體、氣體、蒸汽、污水以及高粘度帶有纖維性和細顆粒）的介質進行啟閉控制。

技術參數

型號
ZZQ241-16、Z241-25、ZQ241-40、ZQ247-16、ZQ247-25、ZQ247-40
介質工作壓力（MPa）
1.6；2.5；4.0；
介質工作溫度（℃）
-20～+150
閥體材料
ASTM A216 GR WCB
介質種類
石油、天然氣、水等

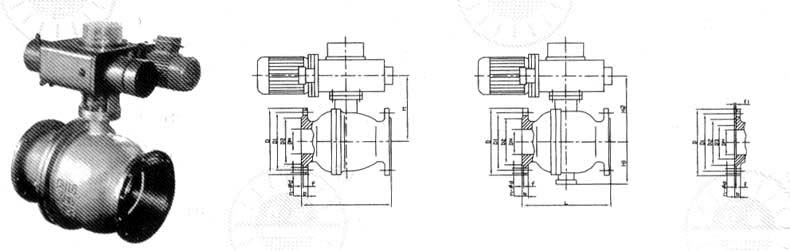

外形及連接尺寸

PN1.6(16) 　　　　　　　　　　　　　　　　　　　　　ZQ241型　　　　　　　　　　　　　　　　　　　　　　　　　　　　表１

公稱通徑
DN/mm
尺寸
配電液轉角器型號
L
D
D1
D2
H
Z-φd
b
f
50
178
160
125
100
285
4-18
16
3
ZDY(B)15
65
190
180
145
120
322
4-18
18
3
ZDY(B)15
80
203
195
160
135
322
8-18
20
3
ZDY(B)45
100
305
215
180
155
358
8-18
20
3
ZDY(B)45
125
356
245
210
185
452
8-18
22
3
ZDY(B)85
150
394
280
240
210
482
8-23
24
3
ZDY(B)150
200
457
335
295
265
562
8-23
26
3
ZDY(B)200

PN1.6(16) 　　　　　　　　　　　　　　　　　　　　　ZQ247型　　　　　　　　　　　　　　　　　　　　　　　　　　　　表2

公稱通徑
DN/mm
尺寸
配電液轉角器型號
L
D
D1
D2
H1
H2
Z-φd
b
f
200
457
335
295
265
295
610
12-23
26
3
ZDY(B)200
250
533
405
355
320
335
715
12-25
30
3
ZDY(B)300
300
610
460
410
375
385
805
12-25
30
4
ZDY(B)400
350
686
520
470
435
430
828
16-25
34
4
ZDY(B)500
400
762
580
525
485
470
942
16-30
38
4
ZDY(B)700
500
914
705
650
608
590
1105
20-34
44
4
ZDY(B)800
600
1067
840
770
718
700
1300
20-41
48
5
ZDY(B)1000
700
1245
910
840
788
780
1450
20-41
50
5
ZDY(B)1500

PN2.5(25) 　　　　　　　　　　　　　　　　　　　　　ZQ241型　　　　　　　　　　　　　　　　　　　　　　　　　　　　表3

公稱通徑
DN/mm
尺寸
配電液轉角器型號
L
D
D1
D2
H
Z-φd
b
f
50
216
160
125
100
290
4-18
20
3
ZDY(B)15
65
241
180
145
120
338
8-18
22
3
ZDY(B)45
80
283
195
160
135
348
8-18
22
3
ZDY(B)45
100
305
230
290
160
372
8-23
24
3
ZDY(B)85
125
381
270
220
188
468
8-25
28
3
ZDY(B)150
150
403
300
250
218
497
8-25
30
3
ZDY(B)200
200
502
360
310
278
584
8-25
34
3
ZDY(B)300

PN2.5(25) 　　　　　　　　　　　　　　　　　　　　　ZQ247型　　　　　　　　　　　　　　　　　　　　　　　　　　　　表4

公稱通徑
DN/mm
尺寸
配電液轉角器型號
L
D
D1
D2
H1
H2
Z-φd
b
f
200
502
360
310
278
290
615
12-25
34
3
ZDY(B)300
250
568
425
370
332
335
725
12-30
36
3
ZDY(B)400
300
648
485
430
390
385
815
16-30
40
4
ZDY(B)500
350
762
550
490
448
430
838
16-34
44
4
ZDY(B)700
400
838
610
550
505
470
962
16-34
48
4
ZDY(B)800
500
991
730
660
610
590
1115
20-41
52
4
ZDY(B)1000
600
1143
840
770
718
700
1320
20-41
56
5
ZDY(B)1500
700
1346
950
875
815
780
1480
20-48
60
5
ZDY(B)2000

PN4.0(40) 　　　　　　　　　　　　　　　　　　　　　　ZQ241型　　　　　　　　　　　　　　　　　　　　　　　　　　　表5

公稱通徑
DN/mm
尺寸
配電液轉角器型號
L
D
D1
D2
H1
H2
Z-φd
b
f
f1
50
216
160
125
100
88
305
4-18
20
3
4
ZDY(B)45
65
241
180
145
120
110
345
8-18
22
3
4
ZDY(B)45
80
283
195
160
135
121
363
8-18
22
3
4
ZDY(B)85
100
305
230
190
160
150
390
8-23
24
3
4.5
ZDY(B)150
125
381
270
220
188
176
484
8-25
28
3
4.5
ZDY(B)200
150
403
300
250
218
204
525
8-25
30
3
4.5
ZDY(B)300
200
502
375
320
282
260
610
8-25
34
3
4.5
ZDY(B)400

PN4.0(40) 　　　　　　　　　　　　　　　　　　　　　　ZQ247型　　　　　　　　　　　　　　　　　　　　　　　　　　　表6

公稱通徑
DN/mm
尺寸
配電液轉角器型號
L
D
D1
D2
H1
H2
Z-φd
b
f
f1
50
292
175
135
105
88
310
4-23
6
3
4
ZDY(B)45
65
330
200
160
130
110
350
8-23
28
3
4
ZDY(B)85
80
356
210
170
140
121
375
8-23
30
3
4
ZDY(B)150
100
432
250
200
168
150
410
8-25
32
3
4.5
ZDY(B)200
125
508
295
240
202
176
500
8-30
36
3
4.5
ZDY(B)300
150
559
340
280
240
204
542
8-34
38
3
4.5
ZDY(B)400
200
660
405
345
300
260
625
8-34
44
3
4.5
ZDY(B)500
